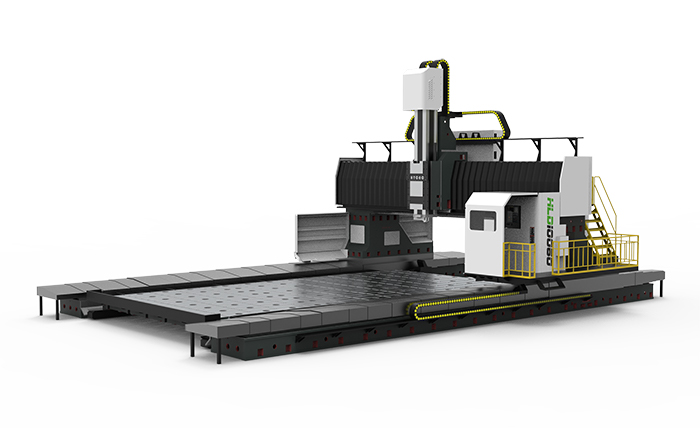

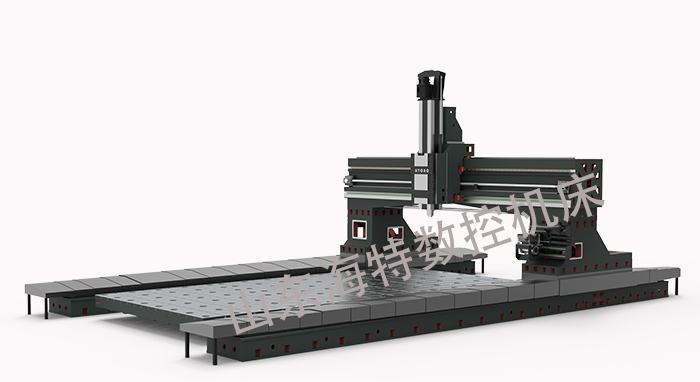

傳統定柱龍門加工中心的工作臺帶動工件移動，承載大工件時易因慣性大導致效率低;而動柱龍門的核心創新是“立柱移動、工作臺固定”——雙立柱沿床身導軌同步移動，工作臺始終保持靜止。
這種結構的優勢直擊痛點：① 工作臺無需承重移動，可設計得更厚重穩固;② 節約空間，尤其適合長行程連續加工;③ 雙立柱對稱結構，加工時抗扭變形小，剛性更有保障。
簡單總結：12050大型動柱龍門加工中心，就是“以12米級行程為基礎，通過動柱式結構實現超大型工件高效精密加工的數控機床”，是重制造領域的“效率擔當”。
HDL12050動柱龍門加工中心參數：
HDL12050 | 規 格 | ||||
工作臺 | 長×寬 | 12000*4000 | |||
加工范圍 | X軸 | 12000 mm | |||
Y軸 | 5600 mm | ||||
Z軸 | 1500mm | ||||
兩立柱間最大寬度 | 5000 mm | ||||
主軸端面至工作臺面距離 | 700～2200mm | ||||
速度 | X/Y/Z切削進給量 | 1～6000 mm/min | |||
X/Y/Z快速進給速度 | 8m/min | ||||
主軸 | 轉速 | 80～3500 r/min | |||
規格 | BT50-190mm | ||||
工件 | 22/26KW | ||||
速度 | 雙檔無級變速器 | ||||
冷卻 | 主軸兩水一汽 | ||||
X軸 | 軌道數量 | 四條軌道 | |||
導軌規格 | 65mm滾柱重載結構 | ||||
傳動方式 | 高精密齒條*2 | ||||
Y軸 | 軌道數量 | 四條軌道 | |||
導軌規格 | 65mm滾柱重載結構 | ||||
傳動方式 | 滾珠絲桿 | ||||
Z軸 | 滑枕結構 | 方型滑枕箱體結構 | |||
滑枕截面 | 480mm*480mm | ||||
耐磨工藝 | 固定面鑲鋼，滑動面鑲貼耐磨材料 | ||||
傳動方式 | 滾珠絲桿 | ||||
系統 | 型號 | 西門子828D/日本發那科系統 | |||
使用源氣壓力 | 0.6-0.8 MPa | ||||
機床輪廓尺寸（L×W×H） | 18300*9500*7500mm | ||||
機床重量（約） | 128000 kg | ||||
我們公司主要生產855立式加工中心、116立式加工中心、1270立式加工中心、1580立式加工中心、2016龍門加工中心、HLC3020龍門加工中心、HLC3025龍門加工中心、4米龍門加工中心、6米龍門加工中心、HLC8042龍門加工中心、10米動柱龍門加工中心、TOM630臥式加工中心、搖籃五軸加工中心、箱中箱龍門五軸加工中心等更多型號，總有一款適合您，可以滿足不同產品的加工需求！
山東海特數控機床有限公司專業生產立式加工中心、臥式加工中心、龍門加工中心、五軸加工中心、數控車床等，源頭生產廠家，提供加工中心參數、價格、適用行業、客戶案例等，優質加工中心產品批發、供應信息等。歡迎廣大客戶來電咨詢：15725685099梁經理
